產品應用范圍
本系統專為礦山提升、大型物料輸送、重載機械驅動等對可靠性、調速精度及安全防護要求極高的高壓電機調速場景而設計，適用于礦井提升機、帶式輸送機、工業風機、高壓水泵等關鍵設備的智能化運行控制。在礦山、冶金、電力、建材等行業的高壓傳動系統中，本系統能夠?qū)崿F(xiàn)精準調速、平穩啟停與高效運行，滿足嚴苛的工業環境與連續生產需求。
產品結構與工作原理

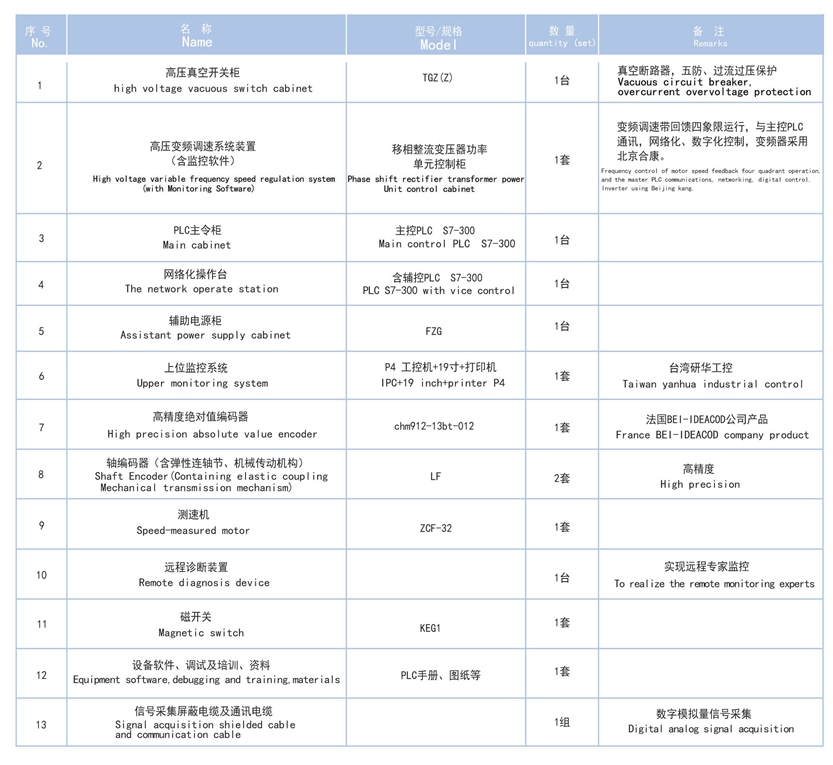

系統采用模塊化高壓變頻調速架構，集成以下核心單元：
控制單元：雙PLC冗余控制系統（西門子系列），實現高可靠性邏輯控制與安全聯鎖；
監控單元：智能上位監控系統（工業計算機+人機界面），支持多畫面實時監控與數據管理；
功率單元：高壓變頻柜、進線/出線柜，支持高壓電機無級平滑調速；
保護單元：制動與安全保護模塊，具備多重硬件保護與后備控制機制；
網絡單元：支持工業以太網、PROFIBUS等通信協議，實現網絡化集散控制與遠程運維。
工作原理：
系統通過高壓變頻器實現對電機轉速的無級調節，依托雙PLC冗余系統完成運行邏輯與安全控制。上位監控系統實時采集速度、電流、位置等信號，形成三環（速度環、電流環、位置環）閉環控制，確保系統運行平穩、響應迅速。系統可根據負載變化與工藝要求，自動優化運行曲線，實現節能與高效控制。
核心功能特性全數字智能調速：
支持手動、半自動、檢修、緊急、對罐、人為過卷等多種運行模式，具備負載自適應速度優化功能。
多重安全保護機制：采用“軟件雙冗余 + 硬件獨立回路”三重保護架構，實現過卷、超速、定點超速等關鍵保護功能，硬件安全回路涵蓋后備減速、超速、限速及過卷保護。
智能監控與診斷：具備多畫面實時監控界面，支持≥10天的運行參數曲線記錄；集成聲光報警、狀態預警與故障自診斷功能，提供遠程維護接口。
靈活可擴展架構：采用網絡化集散控制系統結構，支持數據遠程上傳與集中管理；模塊化硬件設計便于維護與功能擴展。
技術優勢
高可靠性：雙PLC冗余控制與三重安全保護體系，保障系統長期穩定運行；
高效節能：智能調速策略實現負載自適應控制，顯著降低運行能耗；
高度智能化：支持遠程監控、故障預警、自診斷與運行數據追溯；
易于維護：模塊化設計、網絡化布線，支持遠程維護與快速故障定位。
本系統以高可靠性、智能化控制與完備的安全防護為核心，是各類高壓、重載、連續運行工業傳動場合的理想電控解決方案，助力用戶實現安全、高效、節能的設備運行目標。
