產品應用范圍
本系統是為煤礦井下等存在煤塵、瓦斯等易燃易爆危險環境專門開發的安全型變頻控制系統。采用礦用隔爆兼本質安全型交流變頻器為核心，配套隔爆兼本安型PLC控制箱、本安型操作臺、隔爆顯示屏及各類傳感器、操作箱等全套設備，全面滿足礦山井下電氣設備防爆規范和安全運行要求。
主要應用于以下場景：煤礦井下暗斜井提升系統、單水平及多水平礦井提升系統、單卷筒及雙卷筒礦井提升機。
結構特點與工作原理
防爆集成化箱體設計：采用高強度防爆合金殼體，密封等級達IP65，內部采用分區隔離布局，將變頻單元、控制單元、電源單元分腔布置，有效防止電氣干擾與熱量集聚。箱體表面經過防腐涂層與防靜電處理，適應高濕度、高粉塵工況環境。
雙冗余安全控制架構：系統配置主備雙PLC控制系統，實時進行數據同步與狀態互檢。獨立安全回路采用繼電器硬連線與安全控制器（支持SIL2等級）相結合，實現關鍵保護功能的冗余執行。
模塊化可擴展布局：核心電氣模塊均采用插拔式設計，支持在線更換。系統預留通信擴展接口，可接入多種傳感器（如溫度、振動、氣體檢測）及執行機構，支持系統功能的靈活擴展與定制。
智能散熱與防護系統：內置獨立風道與防爆型散熱裝置，采用變頻風機配合溫度智能調控策略，確保系統在滿載工況下的穩定溫升。關鍵電子元件配備防震緩沖結構與防凝露加熱模塊。
工作原理
啟動與調速階段：當系統收到啟動指令后，PLC依據預設速度曲線與負載狀態，向變頻器發送頻率與轉矩指令。變頻器通過矢量控制算法輸出相位、幅值可調的三相電壓，驅動電機實現平穩啟動與無級調速。編碼器實時反饋轉速信號，形成閉環速度控制。
運行監控與調節階段：系統持續監測電機電流、電壓、繞組溫度、制動器狀態等多類參數，通過PLC進行實時分析與動態調節。若檢測到負載突變或系統擾動，立即通過自適應算法調整輸出頻率，保持運行平穩。

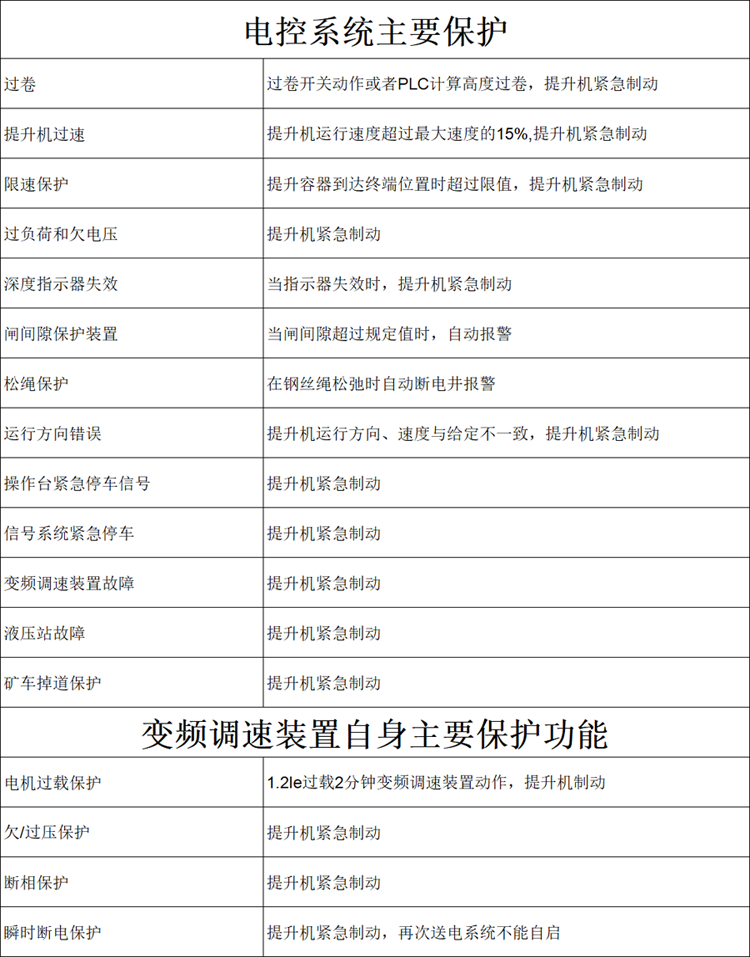

安全制動與故障保護階段：當系統檢測到超速、過流、斷繩、打滑等異常信號時，立即啟動三級制動響應：一級響應：變頻器進入再生制動模式，將動能轉化為電能回饋或耗散；二級響應：液壓站或彈簧制動器按預設減速度曲線執行恒減速制動；三級響應：機械抱閘全壓制動，實現最終停車保護。
本系統在結構上實現了防爆安全與高性能控制的深度融合，在工作原理上體現了閉環調節與智能決策的協同，成為礦山井下提升系統向自動化、智能化、安全化發展的重要技術支撐。
